RELAZIONE TECNICA - STRUTTURE

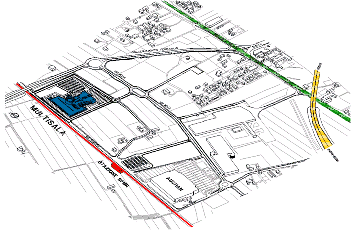

Dal punto di vista strutturale, il Complesso Commerciale con annessa attività cinematografica multisala ed intrattenimento, di forma irregolare, è composto da più corpi edilizi, alcuni dei quali con struttura tradizionale ( setti-pilastri in c.a. e solai del tipo misto in latero-cemento), mentre altri con struttura prefabbricata.
La struttura sarà realizzata ricorrendo prevalentemente ad un sistema di tipo prefabbricato costituito da travi e pilastri in c.a. precompresso con tegoli a doppio T per la realizzazione dei solai intermedi e delle coperture. Alcune parti, quali quella della hall comune d'ingresso, i vani scala ed ascensore, le travi ed i muri reggigradonate, le gradonate e le rampe carrabili saranno realizzati in c.a. gettato in opera.
Le gradonate delle sale di proiezione sono costituite da elementi ad L in cemento armato (Rck 45 MPa ) realizzate a piè d'opera su piste appositamente predisposte in cantiere e maturate a vapore al fine di velocizzare le operazioni di scassero e di posa.
Le fondazioni adottate sono superficiali del tipo a plinto con bicchiere predisposto per l'alloggiamento del pilastro prefabbricato e a travi rovesce e platea per la grande hall circolare, i vani scala e le rampe elicoidali di accesso al parcheggio sopra la zona commerciale.
Per il terreno di fondazione, le cui caratteristiche sono puntualmente descritte nella documentazione di indagine geologica, si è assunta una capacità portante pari a 1,3 daN/cm2 per i plinti isolati al fine di limitare i cedimenti ai valori ammissibili. Per le fondazioni continue e per le platee si è assunta rispettivamente una capacità portante di 1,0 daN/cm2 e di 0,6 daN/cm2

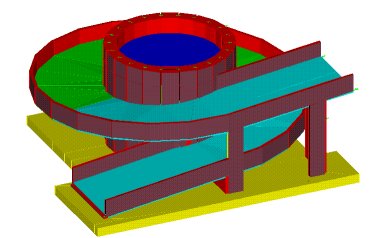

Nel seguito si pone l'attenzione su due corpi di particolare interesse dal punto di vista strutturale: la Hall cilindrica e le Rampe elicoidali.

FEM

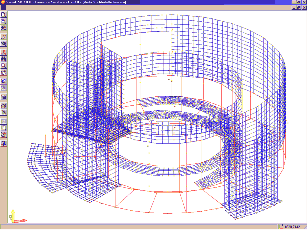

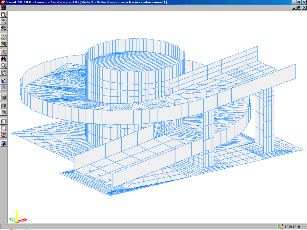

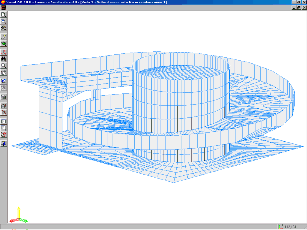

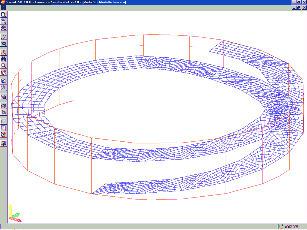

Si è utilizzato per l'analisi agli elementi finiti il programma di calcolo SISMICAD versione 10.0 con solutore interno, creando un modello tridimensionale sufficientemente dettagliato per descrivere il comportamento della struttura.
Al fine di calcolare le sollecitazioni sulla struttura si sono formulati dei modelli matematici agli elementi finiti.
I modelli FEM permettono un analisi globale della struttura, per le diverse condizioni e combinazioni di carico considerate.
Il modello è stato costruito con la più rigorosa attenzione, al fine di riprodurre fedelmente la struttura oggetto di calcolo.
Si sono utilizzati elementi frame per la discretizzazione delle travi di fondazione, di elevazione e pilastri; elementi shell per la schematizzazione di setti in c.a. e della platea di fondazione.
Per il sottosuolo si è adottato il modello alla Winkler.
Il metodo di Winkler è del tutto affidabile nella maggior parte delle applicazioni, se usato con giudizio.
Si ricorda che per una corretta applicazione del metodo di Winkler occorre una stima ragionevole del valore di KWinkler.
Per ovviare alle incertezze connesse ad un'esatta determinazione del valore di KWinkler, piuttosto che un valore si è assunto una fascia di valori per tale parametro, approfittando della non elevata sensibilità dei risultati, in termini di caratteristiche della sollecitazione, ai valori assunti per KWinkler.
I risultati delle analisi condotti su diversi tipi di modelli e adottando diverse ipotesi sui materiali e sui vincoli, hanno mostrato un comportamento rigido della struttura.

PRESCRIZIONI SUI MATERIALI
Si è utilizzato per strutture di:
- sottofondazione Rck 15 MPa
- fondazione Rck 30 MPa
- elevazione Rck 35 MPa
Si è assegnata la classe di esposizione 2a per fondazioni e 5a per strutture in elevazione.
Acciaio per armature tipo: FeB44k controllato in stabilimento
Copriferro minimo 3.0 cm per fondazioni e 2.5 cm per strutture in elevazione.
